产品介绍
功能及特点．
本机主要用于煤矿、非煤矿巷道的装载作业，设备适用于≤30度狭窄大坡度巷道使用；本机采用进口液压先导操纵杆系，结合高效率液压阀，加快动臂，斗杆速度和输送速度，实现完美的复合作业性能，保证在各种恶劣条件下实现最佳性能；
本机工作轻便，动作举升定位准，扒取范围广，运料速度快，具有安全、环保、效率高、超节能的特点，完全符合人机工程学设计，能适应各种复杂工况，性能及结构居全国同类产品之首，与进口产品媲美。填补了中小型大坡度矿洞内无机械采矿的空白。
|

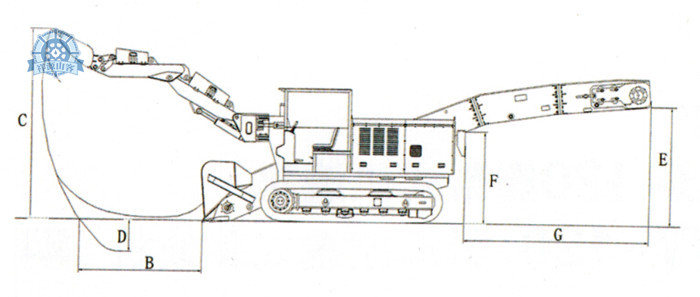

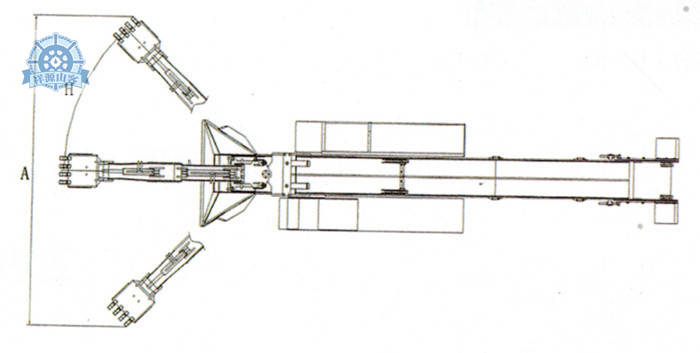

工作范围
|
|
产品型号
|
STB-80D
|
STB-100D
|
|
A挖掘宽度（mm）
|
≥4800
|
≥5300
|
|
B挖取距离（离铲口）（mm）
|
≥1700
|
≥1970
|
|
C挖掘高度（mm）
|
≥2800
|
≥3090
|
|
D挖掘深度（mm）
|
≥ 500
|
≥550
|
|
E卸载高度 （mm）
|
1646（可变）
|
1760（可变）
|
|
F最低装载高度（mm）
|
1470（可变）
|
1480（可变）
|
|
G卸载距离（mm）
|
1600（可变）
|
1700（可变）
|
|
H最大回转角度 （mm）
|
±50
|
±50
|
|
|
|
|
|
|
技术参数
|
|
产品型号
|
STB-80D
|
STB-100D
|
|
整机重量（T）
|
8.8/10.8
|
10.8/15.8
|
|
外形（长×宽×高）（mm）
|
6100×1800×1800
|
7100×1800×2200
|
|
装载能力（m3/h）
|
≈80
|
≈100
|
|
履带内侧宽度（mm）
|
1000 可加宽
|
1215 可加宽
|
|
爬坡能力（。）
|
≤30 硬质地面
|
≤30 硬质地面
|
|
行走速度 （m/min）
|
2.1/3.8
|
2.1/3.8
|
|
离地间隙 （mm）
|
280 可加高
|
320 可加高
|
|
额定工作压力（MPa）
|
25/35.5
|
25/35.5
|
|
电机总功率 （kw）
|
30/37
|
37/45
|
|
最大物料通过尺寸（长×宽×高）（mm）
|
650×680×650
|
650×700×680
|
|
适用断面（宽×高）（M）
|
≥2.3×2.3
|
≥2.4×2.5
|
|
|
|
|
|
