产品介绍
功能及特点．
适用于断面为2.3×2.3米以上的巷道使用。设备在工作臂架上同时设有挖斗和破碎锤，具备扒渣机的性能，破碎锤采用滑道移动，挖斗挖掘工作时，可将破碎锤滑移收缩，能节省挖斗与破碎锤互换时间。适用于破碎量大，装载量小的巷道修复。具有结构紧凑、作业功效高、能耗低等优点，破碎、装载一体作业。
|

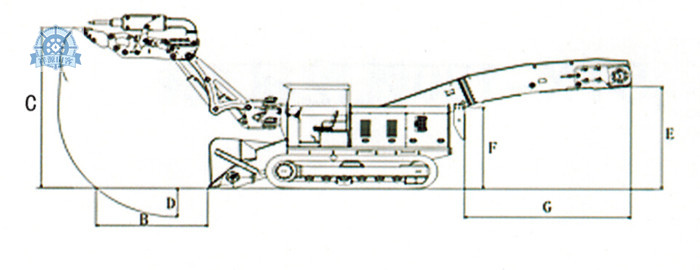

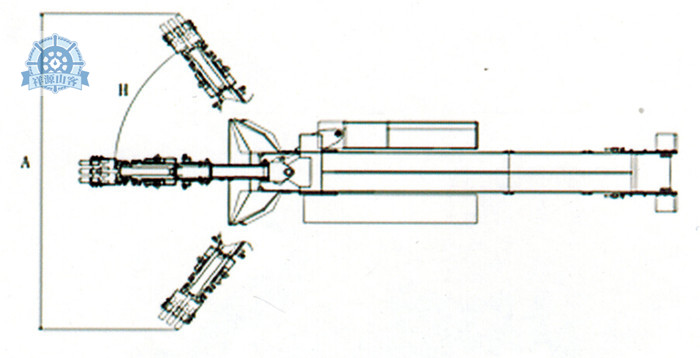

工作范围
|
|
产品型号
|
STB-80
|
STB-120
|
|
A挖掘宽度（mm）
|
≥4800
|
标准臂5300 短臂4800
|
|
C挖掘高度（mm）
|
≥2800
|
标准臂3300 短臂2700
|
|
D挖掘深度（mm）
|
≥500
|
标准臂700 短臂400
|
|
B挖取距离（离铲口）（mm）
|
≥1850
|
≥2200
|
|
E卸载高度 （mm）
|
1700（可加高）
|
1913（可变）
|
|
G卸载距离（mm）
|
1700（可加长或缩短）
|
2000（可加长）
|
|
H最大回转角度（。）
|
±50
|
±50
|
|
F最低装载高度（mm）
|
1350（可变）
|
1680（可变）
|
|
|
|
|
|
|
技术参数
|
|
项目
|
破碎锤参数
|
破碎锤参数
|
|
重量
|
298kg
|
375kg
|
|
工作压力
|
95-130kg/cm2
|
120-150kg/cm2
|
|
打击速度
|
450-750B.P.M
|
400-800B.P.M
|
|
钎杆直径
|
68mm
|
75mm
|
|
外形尺寸
|
长1373mm 宽241mm
|
长1616mm 宽326mm
|
|
|
|
|
|
