产品介绍
功能及特点．
STB-120D型大坡度专用履带式扒渣机主要用于坡度巷道的矿洞、隧道、水电、涵洞、国防工程等各种稀有矿石块料的装载作业。主要配套件采用国际名牌产品，产品性能达到国内同类产品的先进水平。设备适用于≤30度大坡度巷道使用：
本机依靠履带行走，推动力大、扒取范围广、全断面装岩、不留死角，不需人工辅助清理工作面。保证在各种恶劣条件下实现最佳性能：
本机采用进口液压先导操纵杆系，结合高效率液压阀，加快动臂，斗杆速度和输送速度，实现完美的复合作业性能：
本机工作轻便，动作举升定位准，扒取范围广，运料速度快，具有安全、环保、效率高、超节能的特点，完全符合人机工程学设计，能适应各种复杂工况，性能及结构居全国同类产品之首，与进口产品媲美。
|

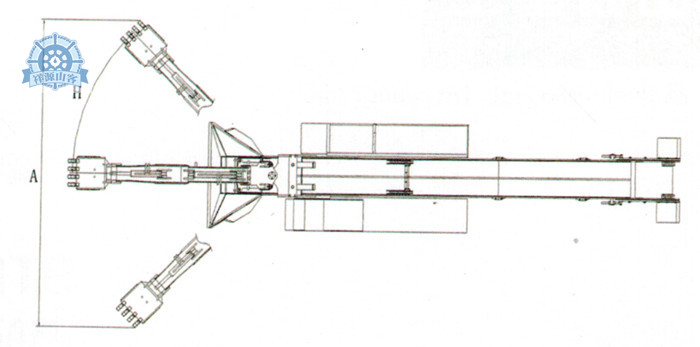

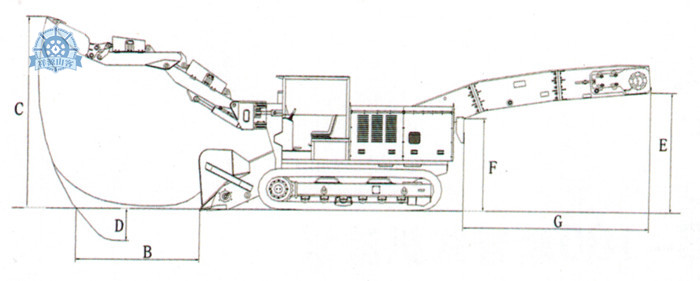

工作范围
|
|
产品型号
|
STB-120D
|
STB-180D
|
|
A挖掘宽度（mm）
|
≥5300
|
5900-6870
|
|
B挖取距离（离铲口）（mm）
|
≥2200
|
2470-2958
|
|
C挖掘高度（mm）
|
≥3300
|
≥3568
|
|
D挖掘深度（mm）
|
≥700
|
≥620
|
|
E卸载高度 （mm）
|
1900（可加高）
|
2000（可加高）
|
|
F最低装载高度（mm）
|
1500（可变）
|
1680（可变）
|
|
G卸载距离（mm）
|
2900（可变）
|
3300（可变）
|
|
H最大回转角度 （mm）
|
±50
|
±50
|
|
|
|
|
|
|
技术参数
|
|
产品型号
|
STB-120D
|
STB-180D
|
|
整机重量（T）
|
13.2/16.8
|
18.6/20.5
|
|
外形（长×宽×高）（mm）
|
7200×2000×2300
|
7950×2400×2225
|
|
装载能力（m3/h）
|
≈120
|
≈180
|
|
离地间隙（mm）
|
300 可加高
|
350 可加高
|
|
适应巷道坡度（。）
|
≤30硬质地面
|
≤30 硬质地面
|
|
行走速度（m/min）
|
2.15/3.8
|
2.15/3.8
|
|
电机总功率（mm）
|
45/55
|
55/75
|
|
额定工作压力（MPa）
|
28/35.5
|
28/35.5
|
|
最大物料通过尺寸
（长×宽×高）（mm）
|
700×780×700
|
800×800×850
|
|
适应断面（宽×高）
|
≥3×3
|
≥3.5×3.5
|
|
履带内侧宽度（mm）
|
1200 可加宽
|
1360可加宽
|
|
爬坡能力（。）
|
≤32
|
≤32
|
|
|
