产品介绍
功能及特点．
型履带式扒渣机是一种连续生产的高效扒装设备，主要使用于煤矿及矿山主巷道、铁路隧道、引水漏洞、国防工程等各种稀有矿石块料的掘进装载作业，也可用于露天作业装载散装物料：
本机为履带行走，推动力大、扒取范围广、全断面装岩、不留死角、不需人工辅助清理工作面，并可迅速完成排险和掏沟等工作：
本机总体设计融合了德国和日本的先进技术，配备了完善的故障检测系统和电路保护系统，管理连接采用了国际最前沿的油口双重密封形式，提高了油路系统的可靠性：
装配有人性化的先导操作系统、极大地减轻了工人的劳动强度，操作本机时安全、轻松、舒适，能适应各种复杂工况，性能结构居全国产品之首。
|

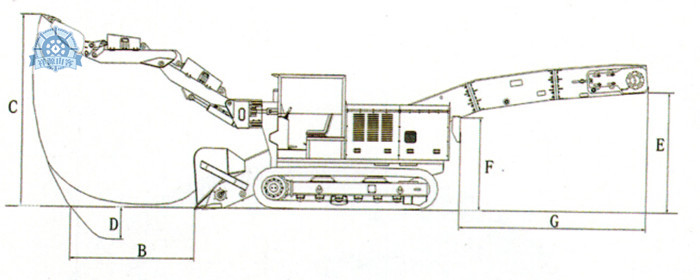

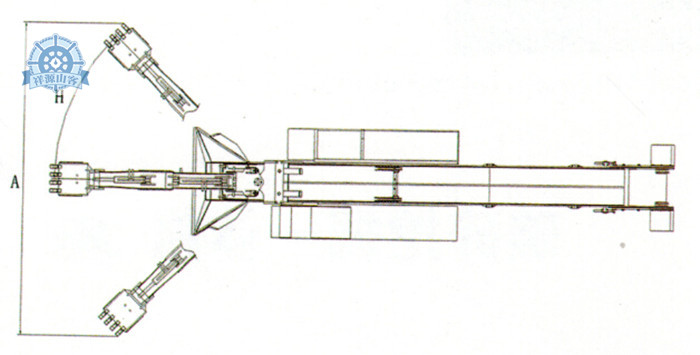

工作范围
|
|
产品型号
|
STB-180
|
STB-220
|
|
A挖掘宽度（mm）
|
标准臂6500
短臂5300
|
标准臂8550
短臂7030
|
|
B挖取距离（离铲口）（mm）
|
标准臂2800
短臂2200
|
标准臂3200
短臂3000
|
|
C挖掘高度（mm）
|
标准臂4400
短臂3300
|
标准臂4950
短臂4635
|
|
D挖掘深度（mm）
|
标准臂800
短臂700
|
标准臂1120
短臂990
|
|
E卸载高度 （mm）
|
2693（可加高）
|
2750（可加高）
|
|
F最低装载高度（mm）
|
1700（可变）
|
1700（可变）
|
|
G卸载距离（mm）
|
3500（可变）
|
5500（可变）
|
|
H最大回转角度 （mm）
|
±50
|
±50
|
|
|
|
|
|
|
技术参数
|
|
产品型号
|
STB-180
|
STB-220
|
|
整机重量（T）
|
18.6
|
21.6
|
|
外形（长×宽×高）（mm）
|
13088×2350×2600
|
14900×2450×2600
|
|
装载能力（m3/h）
|
≈180
|
≈220
|
|
离地间隙（mm）
|
380 可加高
|
420 可加高
|
|
适应巷道坡度（。）
|
≤32硬质地面
|
≤32 硬质地面
|
|
行走速度（m/min）
|
0.54
|
0.6
|
|
电机总功率（mm）
|
55
|
79
|
|
额定工作压力（MPa）
|
32
|
32
|
|
最大物料通过尺寸
（长×宽×高）（mm）
|
800×780×800
|
830×820×990
|
|
适应断面（宽×高）
|
3.8×3.8
|
4×4
|
|
履带内侧宽度（mm）
|
1350 可加宽
|
1400可加宽
|
|
爬坡能力（。）
|
≤25
|
≤25
|
|
|
|
|
