产品介绍
功能及特点．
本机为四轮驱动，推动力大、扒取范围广、全断面装岩、不留死角，不需人工辅助清理工作面；本机为链条式输送料物，完全替代皮带输送料物，使用寿命提高了30倍以上；本机采用模块式生产方便下井安装作业，车身小、结构紧凑、重心低、机动灵活、工作稳定是狭窄断面不可替代的机型。
|

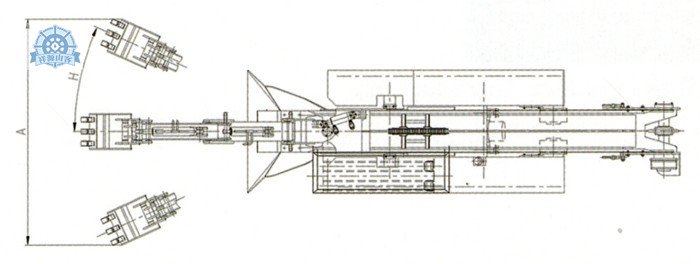

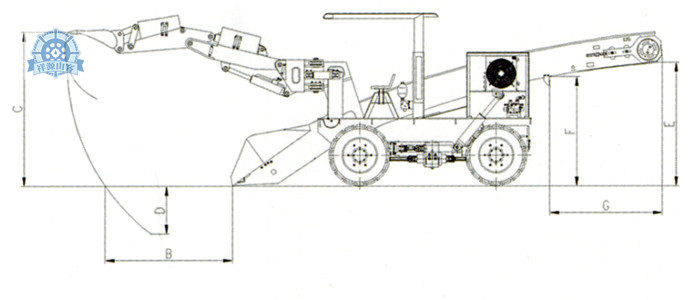

工作范围
|
|
产品型号
|
STB-60L
|
STB-100L
|
|
A挖掘宽度（mm）
|
≥4200
|
≥4800
|
|
B挖取距离（离铲口）（mm）
|
≥1600
|
≥1800
|
|
C挖掘高度（mm）
|
1800-2700
|
1800-2700
|
|
D挖掘深度（mm）
|
≥ 450
|
≥550
|
|
E卸载高度 （mm）
|
1350-1750（可加高）
|
1350-1700（可加高）
|
|
F最低装载高度（mm）
|
1100（可变）
|
1200（可变）
|
|
G卸载距离（mm）
|
1600（可变）
|
1700（可变）
|
|
H最大回转角度 （mm）
|
±50
|
±50
|
|
|
|
|
|
|
技术参数
|
|
产品型号
|
STB-60L
|
STB-100L
|
|
整机重量（T）
|
≈6.2
|
≈8.6
|
|
外形（长×宽×高）（mm）
|
5800×1650×1700
|
5800×1700×1650
|
|
装载能力（m3/h）
|
≈60
|
≈100
|
|
最小转弯半径（mm）
|
≥4500
|
≥4500
|
|
适应巷道坡度（。）
|
≤10 硬质地面
|
≤13 硬质地面
|
|
行走速度 （m/min）
|
高：4.5 低：2
|
高：4.5 低：2
|
|
离地间隙 （mm）
|
200 可加高
|
210 可加高
|
|
额定工作压力（MPa）
|
16/25
|
16/25
|
|
电机总功率 （kw）
|
18.5/22
|
22/30
|
|
最大物料通过尺寸（长×宽×高）（mm）
|
810×580×500
|
810×580×500
|
|
适用断面（宽×高）（M）
|
≥2×2
|
≥2.2×2.2
|
|
|
|
|
|
|
