产品介绍
功能及特点．
轮胎输送带式扒渣机是一种连续生产的高效率出矿设备。主要用于空间狭窄的洞采作业，如金属矿，非金属矿，引水巷道等，适用于断面为1.8×1.8米以上的巷道。
本机采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，结构紧凑，推进力大．扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；本机采用液控先导操作，操作轻松简便，性能可靠，维修方便；本机具有优良的人性化设计，液压系统采用风冷，有座椅，有驾驶棚，极大地减轻了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，具有安全、可靠、环保高效，大量节省人力等特点，完全符合人机工程学，其动力可分为电机式和柴油式。
|

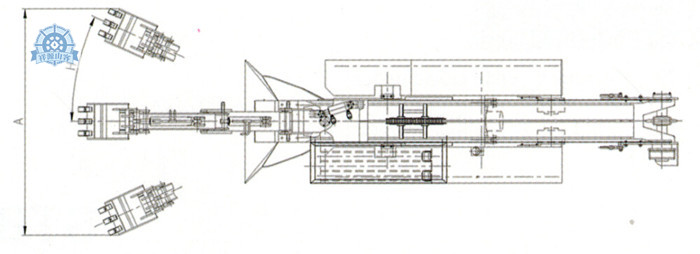

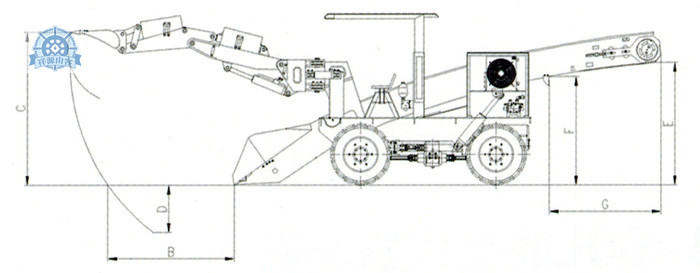

工作范围
|
|
产品型号
|
STB-60TS
|
STB-80TS
|
|
A挖掘宽度（mm）
|
≥4200
|
≥4800
|
|
B挖取距离（离铲口）（mm）
|
≥1600
|
≥1850
|
|
C挖掘高度（mm）
|
1800-2700
|
≥2800
|
|
D挖掘深度（mm）
|
≥ 450
|
≥800
|
|
E卸载高度 （mm）
|
1200-1600（可加高）
|
1350-1650（可加高）
|
|
F最低装载高度（mm）
|
1100（可变）
|
1100（可变）
|
|
G卸载距离（mm）
|
1600（可加长）
|
1600（可加长或缩短）
|
|
H最大回转角度 （mm）
|
±50
|
±50
|
|
|
|
|
|
|
技术参数
|
|
产品型号
|
STB-60TS
|
STB-80TS
|
|
整机重量（T）
|
≈5.8
|
≈7.2
|
|
外形（长×宽×高）（mm）
|
5600×1650×1700
|
6000×1700×1800
|
|
装载能力（m3/h）
|
≈60
|
≈80
|
|
最小转弯半径（mm）
|
≥4600
|
≥5000
|
|
爬坡能力（。）
|
≤10 硬质地面
|
≤10 硬质地面
|
|
行走速度 （m/min）
|
高：4.5 低：2
|
高：4.5 低：2
|
|
离地间隙 （mm）
|
200
|
260
|
|
额定工作压力（MPa）
|
20
|
20
|
|
电机总功率 （kw）
|
18.5/22
|
22/30
|
|
最大物料通过尺寸（长×宽×高）（mm）
|
810×580×420
|
810×580×500
|
|
适用断面（宽×高）（M）
|
1.8×1.8
|
2.2×2.2
|
|
|
|
|
|
|
