产品介绍
功能及特点．
本机依靠履带行走，推动力大、扒取范围广、全断面装岩、不留死角，不需人工辅助清理工作面，可迅速完成排险，挖沟等工作；本机采用进口液压先导操纵杆系，操控轻便、控制比例性强、可靠性高：
本机动力可配柴电一体，可选配多种配套附件。
|

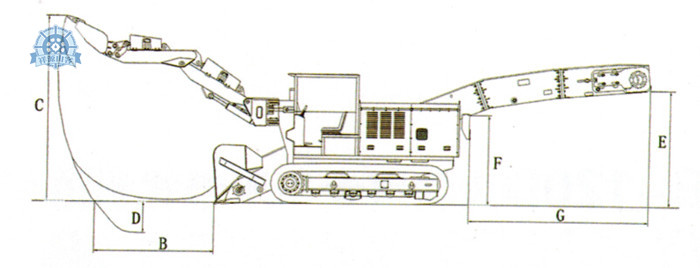

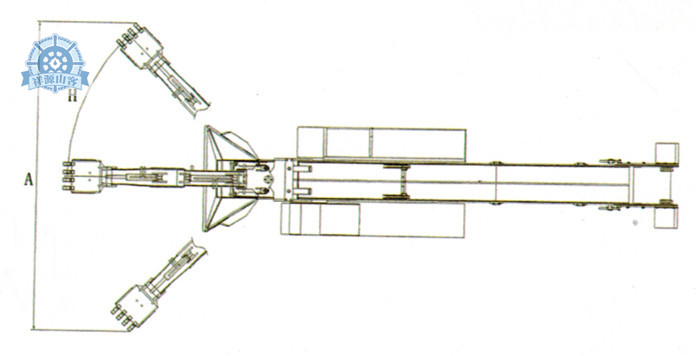

工作范围
|
|
产品型号
|
STB-120
|
STB-150
|
|
A挖掘宽度（mm）
|
标准臂5300 短臂4800
|
标准臂6300 短臂5200
|
|
B挖取距离（离铲口）（mm）
|
≥2200
|
≥2850
|
|
C挖掘高度（mm）
|
标准臂3300 短臂2700
|
标准臂3700 短臂2700
|
|
D挖掘深度（mm）
|
标准臂700 短臂400
|
标准臂720 短臂400
|
|
E卸载高度 （mm）
|
1913（可加高）
|
2000（可加高）
|
|
F最低装载高度（mm）
|
1680（可变）
|
1680（可变）
|
|
G卸载距离（mm）
|
2000（可变）
|
2000（可变）
|
|
H最大回转角度 （mm）
|
±50
|
±50
|
|
|
|
|
|
|
|
技术参数
|
|
产品型号
|
STB-120
|
STB-150
|
|
整机重量（T）
|
14.8/16.8
|
15.8
|
|
外形（长×宽×高）（mm）
|
6500×2000×2300
|
7950×2140×2400
|
|
装载能力（m3/h）
|
≈120
|
≈150
|
|
最小转弯半径（mm）
|
≥5500
|
≥7000
|
|
适应巷道坡度（。）
|
≤18硬质地面
|
≤18 硬质地面
|
|
行走速度 （m/min）
|
2.15/3.8
|
2.15/3.8
|
|
离地间隙 （mm）
|
270 可加高
|
380/480 可加高
|
|
额定工作压力（MPa）
|
25/35
|
25/35
|
|
电机总功率 （kw）
|
45/55
|
55/79
|
|
最大物料通过尺寸
（长×宽×高）（mm）
|
800×780×700
|
830×800×750
|
|
|
适用断面（宽×高）（M）
|
≥3×3
|
≥3.5×3.5
|
|
履带内侧宽度（mm）
|
1100 可加宽
|
1210可加宽
|
|
爬坡能力（。）
|
≤25
|
≤25
|
|
|
|
|
|
